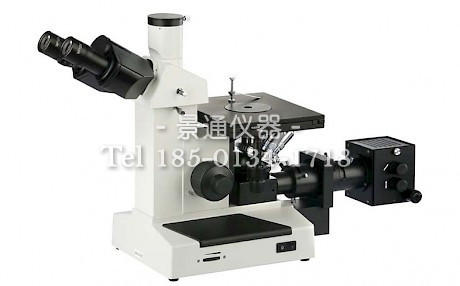

VM2000I三目倒置金相显微镜
VM2000I三目倒置金相显微镜
  • VM2000I三目倒置金相显微镜

产品概述

VM2000I三目倒置金相显微镜成像清晰,操作灵活,性价比极高。主要用于鉴定和分析金属内部结构组织,或用于观察材料表面的某些特性,如:划痕、裂纹、喷涂的均匀性等。广泛应用在工厂、实验室和教学及科学领域。

功能与特点

1、由于试样被观察表面与工作台表面重合因此与试样高度不受限制。

2、三目显微镜两路光路输出,一路用于观察,一路用于连接摄像装置。

技术参数

序号 名称 技术参数
1 平场目镜 WF10X/ф18
2 平场消色差物镜: 10X/0.25、20X/0.45、40X/0.65(弹簧)、100X/1.25(油、弹簧)
3 总放大倍数 100X-1000X
4 三目观察头: 铰链式 30°倾斜 可360度旋转
5 转换器: 四孔
6 粗微调调焦范围: 25mm微动格值:2um 粗微动同轴调焦
7 载物台: 双层机械式 尺寸180x150mm
8 载物台移动范围: 移动范围 15X15mm ф10/20mm载物片各一片 游标格值0.1mm
9 光瞳距离: 55-75mm
10 机械筒长: 160mm
11 照明: 亮度可调 带可变光栏 卤钨灯泡 6V20W
12 仪器重量 净重8.5kg 毛重10.0kg
13 仪器尺寸 仪器尺寸20X56X35(cm) 包装尺寸29X43X59(cm)

可选配件

1、显微镜选购件:

序号 名称 技术参数
01 目镜 16X(Φ11mm)
02 分划目镜 分划 10X(Φ18mm),格值0.1mm/格
03 长距平场物镜 PL 5X/0.12、 PLL 60X/0.75(弹簧)、PLL 80X/0.80(弹簧)、
04 转换器 五孔
05 简易偏光装置 起偏、检偏器组

2、摄像系统选购:

序号 名称 参数及功能
01 CMOS数字摄像头 300万、500万、900万、1400万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)
02 CCD数字摄像头 140万、200万、500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)
03 高清模拟摄像头 日本JVC、松下及国产品牌580线(具有单张、定时采集图像,录像,叠加比例尺、测量、连接多媒体,打印输出等功能)
04 单反数码相机 佳能、尼康、莱卡等千万级以上像素单反相机(具有拍照、录像等功能)

3、分析软件选购:

序号 名称 参数及功能
01 测量软件JT-C 可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。
02 金像分析软件JT-J 包含多达400多项完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。
03 粒度软件JT-L 包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。
04 矿相分析软件JT-K 通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。
