产品概述

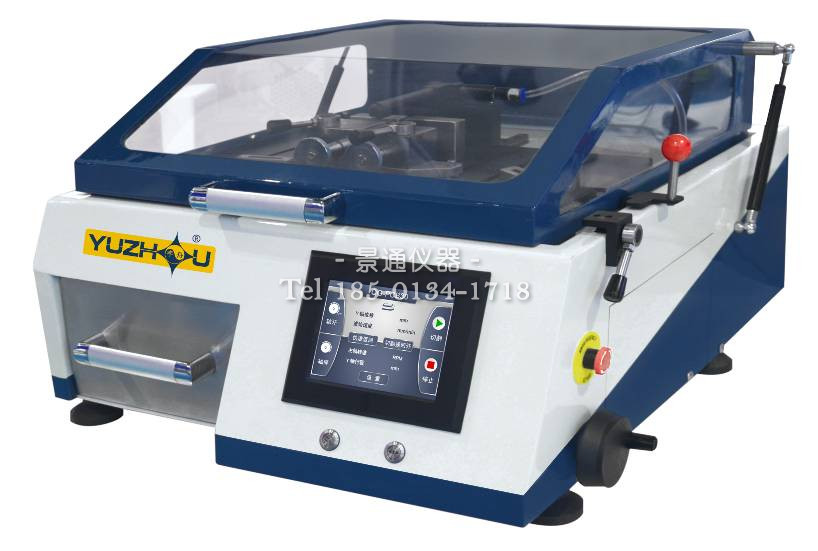

QG-PCB30手自一体精密切割机采用调速电机,经皮带传动带动切割片获得有效转速。触摸屏显示及操作,画面清晰,功能布局合理,可自由设置参数,使得切割准备更加得心应手。该机可根据不同材料或个人使用习惯选择右侧手摇式转轮控制主轴推进方式或平台推进方式进行切割,亦可根据设置的参数自动进行切割。机身整体设计精巧,内置独立不锈钢循环过滤冷却水箱,配以80%水和20%切削液混合润滑切割片和样品,有效避免样品表面发热烧伤,防止导轨和滚珠丝杠生锈。该机设置开盖停机安全保护功能,工作区域采用全封闭式结构,并有透明防护罩,供切割时观察。工作平台可配置不同夹具,夹紧装置可自由拆卸、清洗。QG-PCB30台式切割机,机身小巧却功能强大,可应用于PCB板材、Φ30mm以内金属材料、电子零部件、镶嵌件等金相试样的切割,同时外形美观时尚,人机界面操作便捷,性价比高,是当下小件切割的不二之选。

参数来源:QG-PCB30手自一体可调速精密切割机 https://www.sipmv.com/products/ms/cb/3142/

主要参数

型号

QG-PCB30

切割方式

手动/自动,主轴进给或平台进给

进刀速度

手动控制/自动可调1-36mm/min

(调节步长为0.1mm/min)

切割片尺寸

Φ180×0.8×Φ22mm

Zui大切割直径

Φ 30mm

Zui大行程

主轴行程140mm,平台行程230mm

主轴转速

500-3000r/min

电机功率

1.2kW

切割平台尺寸

245×415mm,8mmT型槽

切割夹具

快速夹具,钳口高度45mm;垂直夹具,开口27mm

显示及控制

5.7寸触摸屏显示及控制

电源输入

单相220V, 50Hz, 8A

水泵流量

16L/min

外形尺寸

620×740×380mm

净重

80kg

标准配置

名称

规格

数量

主机

1台

切割片

Φ180×0.8×Φ22mm,

金刚石砂轮片

1片

(已装于主机上)

切削液

3kg

1桶

呆扳手

22mm,14×17mm

各1把

内六角扳手

4mm

1把

定制扳手

用于垂直夹具

1把

垂直夹具

2个

电源线

1根

说明书

1份

合格证

1份
