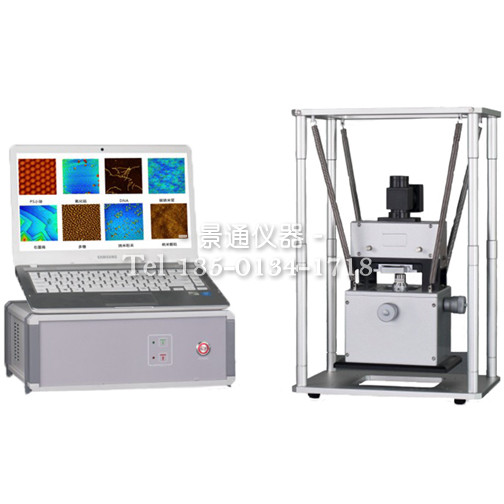

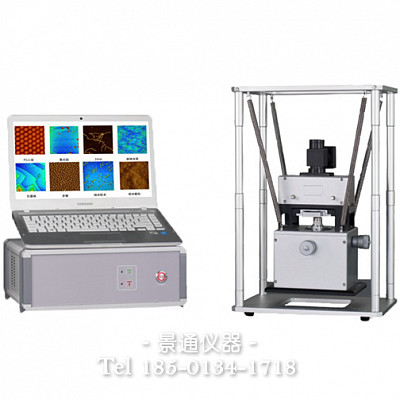

AFM-T便携式教学原子力显微镜
AFM-T便携式教学原子力显微镜
  • AFM-T便携式教学原子力显微镜
  • AFM-T便携式教学原子力显微镜

产品概述

出自: https://www.bjcossim.com/p/spm/1984

AFM-T教学型原子力显微镜主要特点

  • 小型化及可拆卸化设计,方便携带及教学;
  • 激光检测头和样品扫描台集成一体,稳定可靠;
  • 精密激光及探针定位装置,更换探针及调节光斑简单方便;
  • 单轴驱动样品自动垂直接近探针,准确定位扫描区域,使针尖垂直于样品扫描;
  • 马达控制加压电陶瓷自动探测的智能进针方式,保护探针及样品;
  • 4X物镜光学定位,无需调焦,实时观测与定位探针样品扫描区域;
  • 弹簧悬挂式防震方式,简单实用,防震效果好;
  • 集成扫描器硬件非线性校正用户编辑器,纳米表征和测量精度优于98%。

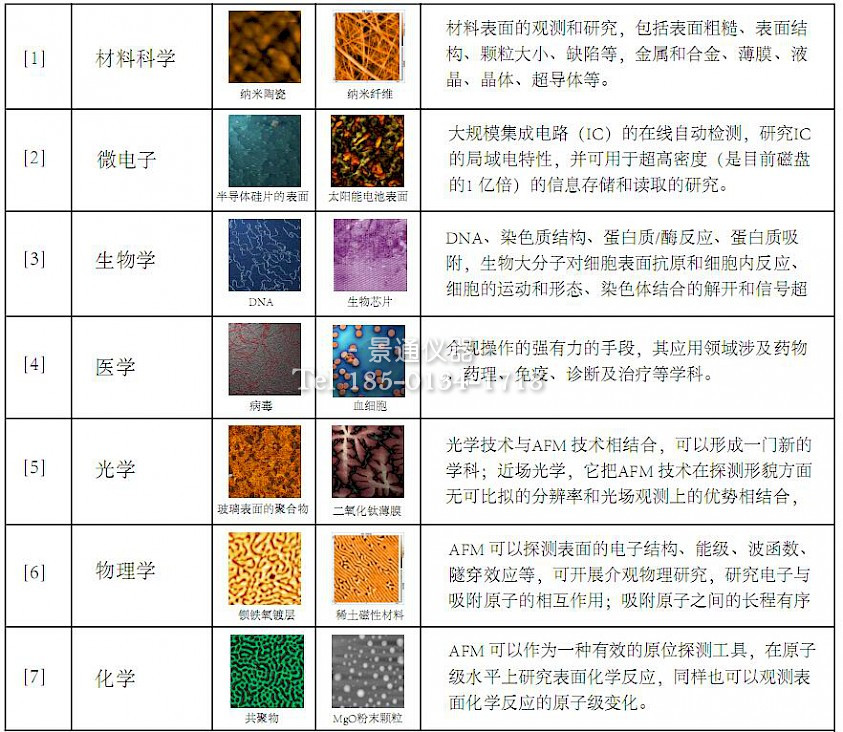

AFM-T教学型原子力显微镜应用范围

AFM-T教学型原子力显微镜

技术参数

基本工作模式轻敲模式、RMS-Z曲线测量
选配工作模式接触模式、F-Z力曲线测量、摩擦力/侧向力、振幅/相位、磁力和静电力
样品尺寸Φ≤90mm,H≤20mm
扫描范围XY向20um,Z向2um
扫描分辨率XY向0.2nm,Z向0.05nm
样品移动范围0~13mm
光学参数光学放大倍数4X,光学分辨率2.5um
扫描参数扫描速率0.6Hz~4.34Hz,扫描角度0~360°
扫描控制XY采用18-bit D/A,Z采用16-bit D/A
数据采样14-bit A/D、双16-bit A/D多路同步采样
反馈方式DSP数字反馈
反馈采样速率64.0KHz
通信接口USB2.0/3.0
运行环境WindowsXP/7/8/10操作系统
